概述
NEB001是深圳市诺科科技有限公司针对各种PLC为主控制器，为简化自动化设备的电气接线而设计开发的电气转接板，便于相关设备的标准化布线，适用于采用PLC控制的流水线自动化设备，如SMD线的全自动上下板机等。
基本功能
● 输入IO：20路带信号指示
● 输出IO：18路带信号指示
● 门锁联控保护：10路带信号指示，任意1路开门时，相应指示灯状态发生改变
● 一路SMEMA标准输入或输出接口
● 3路正反转调速电机控制，预留启动电容接入接口，电机1的控制回路可控制制动器
● 2路调速电机电机控制，预留启动电容接入接口
● 1路24V制动器控制接口
● 2路可选控制继电器输出
● 3路双刀双掷继电器（KA1、KA2、KA7），配套继电器规格：APT/SR2H-D24
● 8路单刀双掷继电器（KA3、KA4、KA5、KA6、KA8、KA9、KA10、KA11），配套继电器规格： APT/SR1M-D24
● 输入IO可直接接入N型光电开关
● 额定工作电压：24VDC
● 电源转接：2组24VDC独立电源共7路，主24VDC电源可接入3路输出，从24VDC电源可 接入2路输出
● 安装方式：标准35mmDIN导轨安装
● 安装尺寸：244mm（长）*121mm（宽）*65mm（高）
接线图

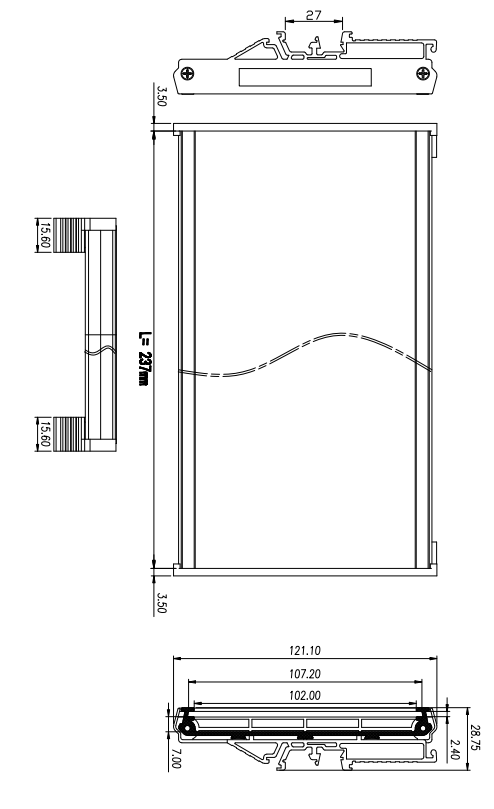

安装尺寸
安装尺寸
