NDC456D一拖二同步两相步进驱动器

技术服务:0755-86569723

概述

NDC456D是诺科科技推出针对42/57/60等两相混合式步进电机调速应用场合开发的一款一拖二同步调速型驱动器。用户可通过拨码开关设定速度以及以及输出电流。适合应用领域：激光、流水线、接驳台，智能物流等领域。

参数设定开关说明

1）拨码开关SW1-SW3设定驱动器输出电流，详见下表所示：

2）拨码开关SW4-SW6设定电机运行转速，详见下表所示：

3）驱动器半流功能：

驱动器在停止运行后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

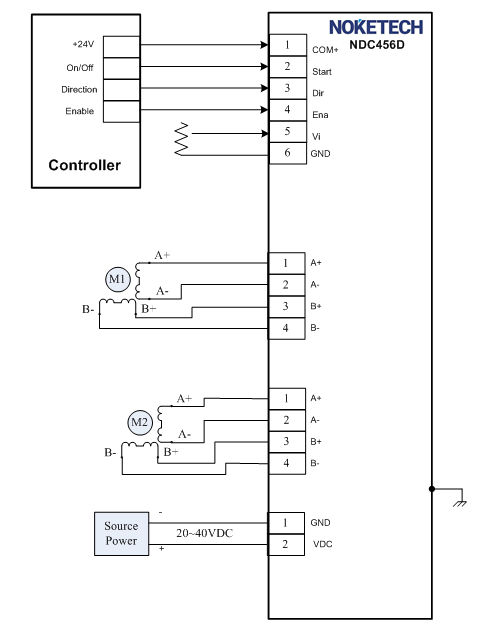

典型应用接线图：

NDC456D的标准型是采用24VDC控制信号接口，当控制器是PLC时，可以直接接控制信号无需另外加限流电阻，在实际应用中最为典型的是采用共阳接线方式如下图所示：

电气、机械和环境指标

1. 电气指标

2. 使用环境及参数

冷却方式		自然冷却或强制风冷
使用环境	场合	不能安装在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘。
	温度	0——+50℃
	湿度	40—90%RH
	振动	5.9m/s2MAX
保存温度		-20℃～80℃
重量		220克

3. 加强散热方式

1）驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。

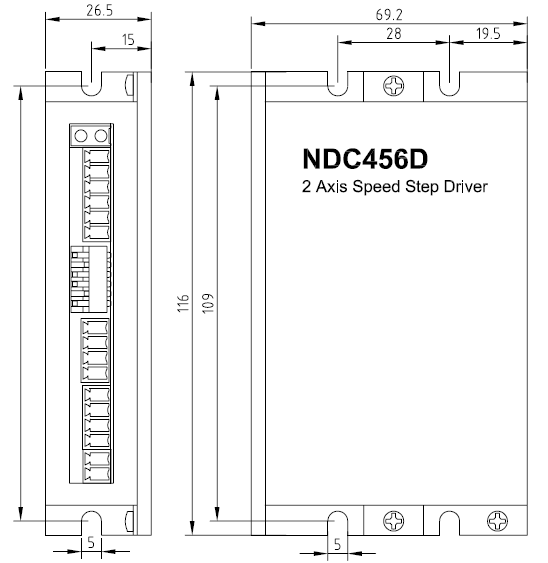

机械安装图（单位：毫米）
